溫搖床溫控系統電路設計

加熱驅動電路

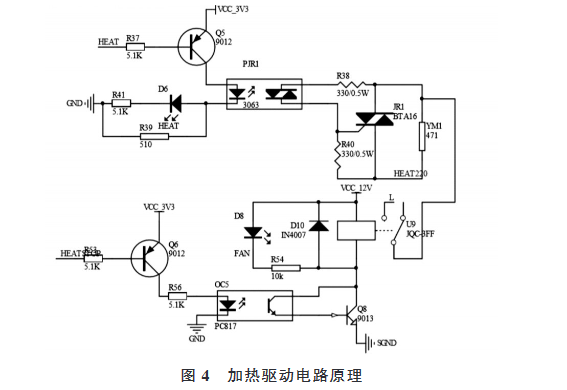

加熱驅動電路如圖 4 所示。加熱驅動電路采用固態繼電器驅動加熱電路，可實現高頻率 PWM 控制。繼電器內部采用磁鐵吸附觸點進行工作，電路兩端分別控制繼電器導通和關斷 ，兩端都加入光電耦合PC817。 由于光耦信號只能進行單向傳輸 ，兩端電路沒有受到影響 ，完全實現了電氣隔離功能。

溫度測量電路

溫度測量電路如圖 5 所示。加熱溫控系統采用 PT100鉑電阻溫度傳感器采集溫度信號［11］，PT100 測溫的靈敏度、范圍 、穩定性 、耐腐蝕性等性能都是傳統 熱敏電阻無法比擬的。測溫電路采用惠斯通橋式測溫方法，當測量的溫度與參考溫度不同時，傳感器負載將溫度信號轉換為微弱的電 壓 差 信 號 。 STM32 的 ADC 若 直 接 進 行 采 集 將 導 致 測 量出現偏差，需要 LM358 芯片組成的橋式放大電路將壓差信號成比例放大后再由單片機進行采集 ，其中R16 和 C20 組成濾波電路的目的是濾除噪聲。
